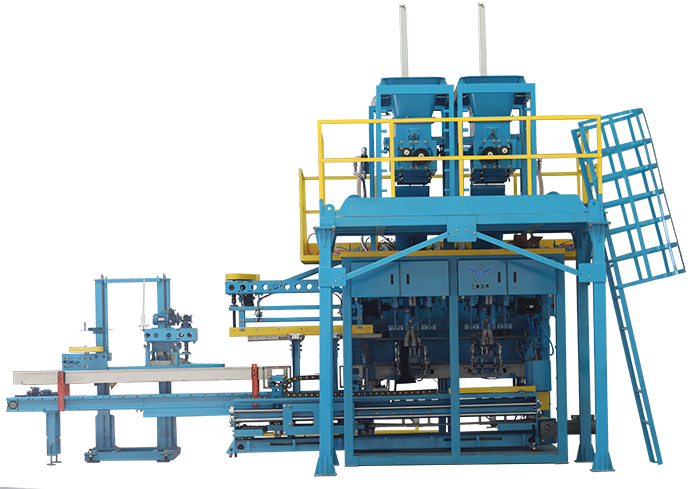

全自動上袋機SW-ABF
SW-ABF自動上袋機產品介紹
SW-ABF自動上袋機分為SW-ABF-CF閥口袋自動上袋機和SW-ABF-CK敞口袋自動上袋機兩種；顧名思義，SW-ABF-CF閥口袋自動上袋機是跟閥口包裝機配套使用的，適用于閥口包裝袋；
SW-ABF-CK敞口袋自動上袋機是跟敞口包裝秤配套使用的，適用于敞開包裝袋，如面粉、大米的包裝袋。自動上袋機在使用的客戶中幾種叫法：機械手上袋機、自動套袋機、自動供袋機、自動給袋機、全自動上袋機。 SW-ABF-CK敞口袋自動上袋機用于顆粒包裝秤的自動上袋，不需要嚴格密封，基本不處理粉塵。
SW-ABF-CF閥口袋自動上袋機用于粉體物料包裝秤的自動上袋，該款上袋機是我公司發明專利，有完備粉塵處理機構，根據粉體物料的細度和含氣量，選擇加裝抽真空裝置，是一款高端自動化環保型的智能設備。隨著中國制造2025深入開展，實際使用中的半自動人工上袋包裝秤需要大批量的自動上袋機進行自動化改造，今后的5--10年我國90%以上的半自動包裝秤會加裝自動上袋機裝置。
SW-ABF自動上袋機主要配置：
1、空袋供袋機：鋼結構平臺、光電檢測開關、推袋機構、整袋機構
2、提吸機構：升降氣缸、真空吸盤、位置傳感器、電磁調壓閥
3、空袋移送機構：夾袋爪、抽送氣缸、空袋調姿機構、位置傳感器
4、空袋傳送機構：伺服電機、檢測開關、停止壓緊機構
5、撐袋機構：真空吸盤、開袋氣缸、位置開光
6、上袋機構：伺服電機、包裝袋檢測開關、旋轉臂
7、袋口加緊密封裝置：夾袋塊、氣缸、檢測開光。
自動上袋機動作簡介
上袋機械手完全模擬人工上袋，動作分明、無多余動作，是替代人工上袋、減輕人員工作強度的更新換代產品，具有可靠性高、穩定性好的特點。首先將包裝袋放入集袋箱內，全自動包裝系統啟動后，袋口上方的真空吸盤在氣缸的作用下快速下降，吸住最上方的袋口上側并捻起，此時真空吸盤由橫向氣缸帶動，帶著吸住的包裝袋拖至中轉臺進行整理緩沖，升降式壓袋導向輪下降壓住包裝袋，包裝袋下側輸送輥向前轉動送至上袋處。當光電檢測檢測到上袋處的包裝袋，放置在包裝袋移出部分上下側的各一對真空吸盤在氣缸的作用下吸住包裝袋口的上下側，向上一拉，包裝袋的袋口已完全打開，與此同時，上袋機的上袋臂插入袋口并拉緊，像手臂一樣向后動作將包裝袋套在下料口處，夾袋器將包裝袋夾住，完成自動上袋整個工藝過程。全自動上袋機組可廣泛應用于糧食、食品、輕工、化工、冶金、建材、港口、礦山等行業，對顆粒物料、粉體物料、混合物料（肥料）的半自動包裝機改造為全自動包裝秤機組必備設備。
SW-ABF自動上袋機技術參數
產品型號：SW-ABF-CK
包裝物料：顆粒物料
包裝范圍：20-50公斤
包裝袋型：敞口袋
上袋速度：800包/小時
包裝材料：紙袋、編織袋（至少一面涂膜）
產品型號：SW-ABF-CF
包裝物料：粉狀物料 包裝范圍5-50公斤
包裝袋型：閥口袋 上袋速度：600包/小時
